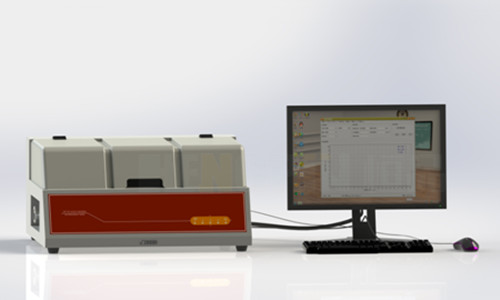

HP-GAC301压差法气体渗透仪产品应用
薄膜 复合膜 共挤膜 镀铝膜 铝箔 PP片材 PVC片材 PVDC片材
技术特征：
· 可同时测定试样的气体透过率、溶解度系数、以及扩散系数
· 三个测试腔完全独立，可同时测试三种相同或不同的试样
· 宽范围、高精度温湿度控制，满足各种试验条件下的测试
· 提供比例和模糊双重试验过程判断模式
· 测试量程可根据需要进行扩展，满足大透过率测试的要求
· 可进行任意温度下的数据拟合，轻松获得极端条件下的试验结果
· 支持有毒气体及易燃易爆气体的测试（需改制）
· 系统采用计算机控制，整个试验过程自动完成
· 提供标准膜进行快速校准，保证检测数据的准确性和通用性
· 配备RS232通用数据接口，方便数据传递
测试原理
HP-GAC301采用压差法测试原理，将预先处理好的试样放置在上下测试腔之间，夹紧。首先对低压腔（下腔）进行真空处理，然后对整个系统抽真空；当达到规定的真空度后，关闭测试下腔，向高压腔（上腔）充入一定压力的试验气体，并保证在试样两侧形成一个恒定的压差（可调）；这样气体会在压差梯度的作用下，由高压侧向低压侧渗透，通过对低压侧内压强的监测处理，从而得出所测试样的各项阻隔性参数。
标 准
该仪器满足多种国家和国际标准：ISO 15105-1、ISO 2556、GB/T 1038-2000、ASTM D1434、JIS K7126-1、YBB 00082003
HP-GAC301压差法气体渗透仪技术指标
|
指标 |
薄膜测试 |
|
测试范围 |
0.05～50,000 cm3/m2·24h·0.1MPa（常规） |
|
上限不小于500,000 cm3/m2·24h·0.1MPa（扩展体积） |
|
|
试样件数 |
3 件 |
|
真空分辨率 |
0.1 Pa |
|
测试腔真空度 |
＜20 Pa |
|
控温范围 |
5℃～95℃ |
|
控温精度 |
±0.1℃ |
|
控湿范围 |
0%RH、2%RH～98.5%RH、100%RH（湿度发生装置另购） |
|
控湿精度 |
±1%RH |
|
试样尺寸 |
Φ97 mm |
|
透过面积 |
38.48 cm2 |
|
试验气体 |
O2、 N2、CO2等气体（气源用户自备） |
|
试验压力 |
-0.1 MPa～+0.1 MPa（常规） |
|
气源压力 |
0.4 MPa～0.6 MPa |
|
接口尺寸 |
Ф6 mm 聚氨酯管 |
|
外形尺寸 |
760 mm (L) × 575 mm (W) × 450 mm (H) |
|
电源 |
AC 220V 50Hz |
|
净重 |
88 kg |
标准配置：主机、 恒温控制器、计算机、专业软件、专用取样器、真空脂、快速定量滤纸、真空泵（进口）
选购件：取样刀片、真空脂、真空泵油、快速定量滤纸、湿度发生装置
备注：本机气源 Ф6mm聚氨酯管；气源、蒸馏水用户自备
