一、用途

    本机供薄膜、橡胶厂等及科研单位进行拉力试验前冲切标准橡胶试片及类似材料。气动控制，操作方便、快捷、省力，气动冲片机又叫制样机。

二、主要技术参数

1.行程范围:       20mm～60mm

2.工作台尺寸:     260mm×230mm

3.外形尺寸:       380mm×260mm×590mm

4.工作气压： 0.4MPa

5.重量:          50Kg

三、结构简述

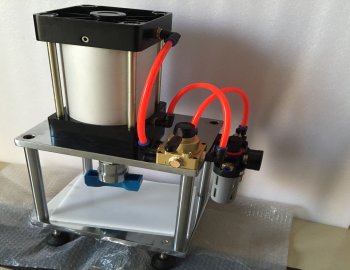

    冲片机主要由：底座、压头、一联件、机身、手动三位五通阀、气缸、锁紧螺母、调节螺母。（见图1）

转动手动三位五通阀上的手柄，气缸内气压推动活塞杆作往复运动，使压头向下冲裁试片。

四、使用方法

1．接上气管，并将压力调节为0.4MPa；

2．在工作台上放好塑料板（随机赠送），试样置于塑料板平面上；

3．将所需裁刀置于试样上，并使裁刀的中心对准压头的中心；

4．扳动手动三位五通阀上的手柄，此时压头落下即可冲切成标准试样。如行程不够请按以下方法调节：使手柄处于中间位置，拧松锁紧螺母7，然后向上调整调节螺母的位置，即可改变压头行程。

    本单位生产有按照GB/T528-92《硫化橡胶和热塑性橡胶拉伸性能的测定》中有关规定的1、2、3、4型标准裁刀。裁刀另外购买

五、注意事项及保养

1、冲切裁刀刃平面应与工作台平面平行，冲切时裁刀刃面不应与工作台平面接触，以免损伤裁刀刀刃。

2、冲切裁刀经使用后，应涂上防锈油，以防锈蚀。

3、使用后应用防尘套遮盖，以防油污灰尘浸入。
