一、概述

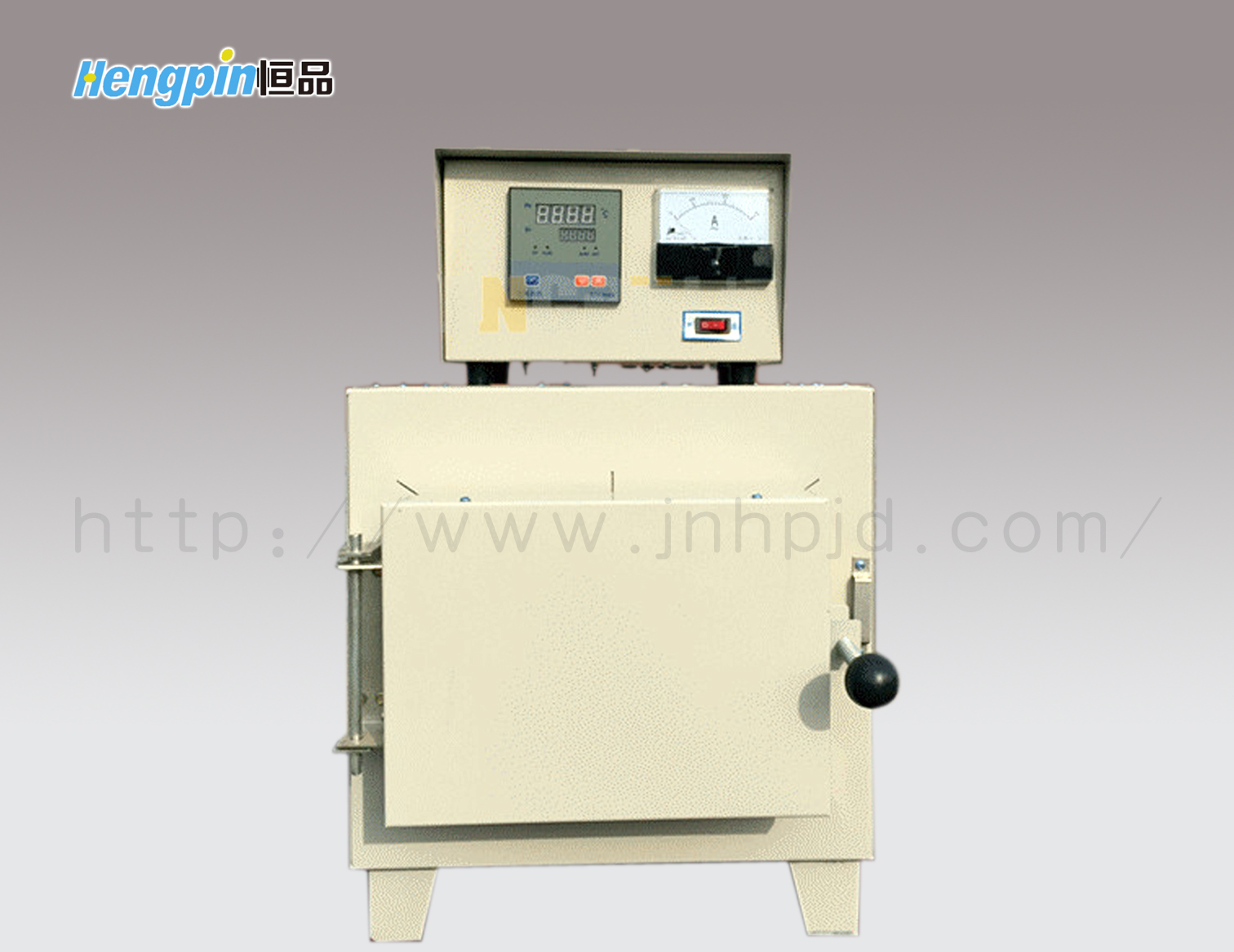

箱式电阻炉为周期作业式电炉，可供工矿企业、科研单位、实验室等作化学分析、物理测定和一般小型钢件热处理加热之用。

本系列电阻炉配有KSW或DRZ型温度控制器及镍铬-镍硅热电偶，能对炉膛温度进行测量、指示和自动控制。

二、主要技术参数

三、结构简介

本系列电阻炉炉壳用薄钢板经折边焊接制成。炉膛由一高铝耐火材料制成的箱形整体炉衬构成。加热元件Ocr25A15铁铬铝合金丝绕成螺旋形后穿于炉衬上、下、左、右的丝槽中。丝槽与炉膛连通，使加热元件直接向炉膛辐射热量。这种敞开炉衬能有效地加快炉膛升温速度，提高温度控制精度。电炉的炉衬与炉壳之间砌筑是用硅酸铝纤维毡和硅藻、土砖等作保温层。

电炉门通过多级铰链的长臂固定在电炉面板上。炉门转动灵活。关闭时，压下或一推手把，扣住门钩，炉门就能紧贴于炉口上。开启时，只需往上或往里稍提手把，脱钩后，将炉门置于侧面即可。

测温用的热电偶通过开偶孔插入。

四、安装与使用

1.电炉不需要特殊安装，只须放在平整的地面上或架子上就可以。控制器应避免震动，放置位置与电炉不宜太近，防止过热而使电子元件不能正常工作。

2.将热电偶由炉后边测温偶孔插入，偶孔与热电偶之间的缝隙用石棉绳填塞，连接热电偶和控制器时注意不要接反正负极。

3.打开控制器外壳，按标准连接电源线、电炉线、热电偶线。在电源线引入处需另外安装电源开关，以便控制总电源。由于控制器上电源导线与电炉导线的中线系共用。故相线与中线不可接反，否则控制器不能正常工作。为了安全起见，电炉与控制器均须接地。

4.仪表操作请操作仪表使用说明书操作。

五、维护与注意事项

1.当电炉在第一次使用或长期停用后再次使用时，必须进行一次烘炉干燥，烘炉时间为：室温――200℃     2小时，200℃――600℃     2小时，使用时炉温不得超过最高温度，以免烧毁电热原件，并禁止向炉膛内灌注各种液体和溶解的金属。

2.电炉必须在相对湿度不超过85％，没有导电尘埃、爆炸性气体和能够破坏金属绝缘以及对电子原件有害的腐蚀性气体的场所工作。

3.定期检查电炉及控制器导电系统是否良好。

4.炉温不得超过最高温度。

备注：箱式电阻炉（马弗炉）炉膛标准配置为耐火材料，控温为普通控制；可选择陶瓷纤维，智能程序控制（陶瓷纤维材料，节能环保，升温快，保温效果好；智能程序控制，编程序分段控制，控温精度高，带超温报警功能，有保温时间功能）。
