主要用途
HP-WE-B数显液压万能试验机数显式式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲等力学性能试验，增加简单的附件后可对水泥、混凝土、砖、瓦、橡胶及其制品进行检测。

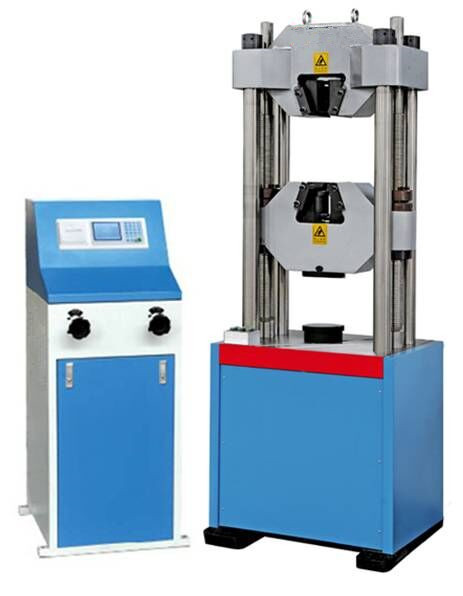

本机由双立柱双丝杠油缸下置式主机及琴式油源控制柜组成。拉伸空间位于主机上方，压缩、弯曲试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现，中横梁升降采用链条传动。手动调整送油阀进油量来实现材料的拉伸、压缩、弯曲等试验。试验完成后自动求取材料的最大力、抗拉强度等试验结果。
HP-WE-B数显液压万能试验机性能特点:
1、特制超厚钳口座在钳口夹持试样时、使钳口完全包容在钳口座体内，使试样夹持更加可靠，杜绝了因钳口座浅而呈喇叭状变形损坏的可能，大大提高了设备的使用寿命。
2、在钳口座和钳口卡板之间增加了耐磨衬板，杜绝金属拉伸过程中氧化皮掉入，致使钳口座斜面划伤的现象，使夹持过程更顺滑，加成更牢靠。
3、测控系统运行速度快、界面温和、具有多种试样信息输入模式，可满足不同材料的测试。对于相同条件的试样一次输入多个自动生成。
4、试验力显示全程分辨率不变，以确保实验数据测量的准确性。
5、试验数据（试验力、加载速率）和试验曲线随试验过程动态实时屏幕显示。
6、实验结束后实验数据自动分析、自动存储和打印。
7、当负荷超过慢量程的2%-100%是自动过载保护停机。
8、分解试验日期可自动查询相关历史记录。
9、软件预留数据接口，方便于试验室间隔局域联网，便于试验数据管理。
技术参数：
|
产品型号
|
HP-WE-100B
|
HP-WE-300B
|
HP-WE-600B
|
HP-WE-1000B
|
||
|
主机结构形式
|
双立柱双丝杠油缸下置式结构
|
|||||
|
最大试验力
|
100 kN
|
300 kN
|
600 kN
|
1000 kN
|
||
|
试验机级别
|
1级
|
|||||
|
试验力测量范围
|
2%-100%
|
|||||
|
试验力示值
相对误差
|
≦示值的±1%
|
|||||
|
活塞最大移动速率
|
70（mm/min）
|
|||||
|
横梁调整速度
|
120（mm/min）
|
|||||
|
活塞最大行程
|
250mm
|
|||||
|
控制方式
|
手动加载
|
|||||
|
有效拉伸空间
|
650mm
|
|||||
|
有效压缩空间
|
550mm
|
|||||
|
立柱间距
|
540mm
|
540mm
|
540
|
650mm
|
||
|
夹紧方式
|
手动夹紧(可选配液压夹紧)
|
|||||
|
圆试样夹持直径
|
φ6-φ26mm
|
φ6-φ26mm
|
φ13-φ40mm
|
φ13-φ40mm
|
||
|
扁试样夹持厚度
|
0-15mm
|
0-15mm
|
0-15mm
|
0-30mm
|
||
|
扁试样夹持宽度
|
70mm
|
70mm
|
75mm
|
75mm
|
||
|
上下压盘尺寸
|
φ160/204*204mm（选配）
|
|||||
|
弯曲支辊间距
|
600 mm
|
|||||
|
弯曲支辊宽度
|
140mm
|
|||||
|
安全保护装置
|
机械限位保护和软件过载保护
|
|||||
|
主机外形尺寸（mm）
|
810×560×2050
|
810×560×2050
|
830×580×2150
|
10600×660×2450
|
||
|
主机电源
|
0.55KW
|
0.55KW
|
0.55KW
|
0.75KW
|
||
|
油源控制柜外形尺寸（mm）
|
580×5500×1280
|
580×5500×1280
|
580×5500×1280
|
580×5500×1280
|
||
|
控制柜电源
|
1.5 KW
|
1.5
|
1.5
|
1.5
|
||
|
主机机重量
|
1500kg
|
1800kg
|
2100kg
|
2800kg
|
||
