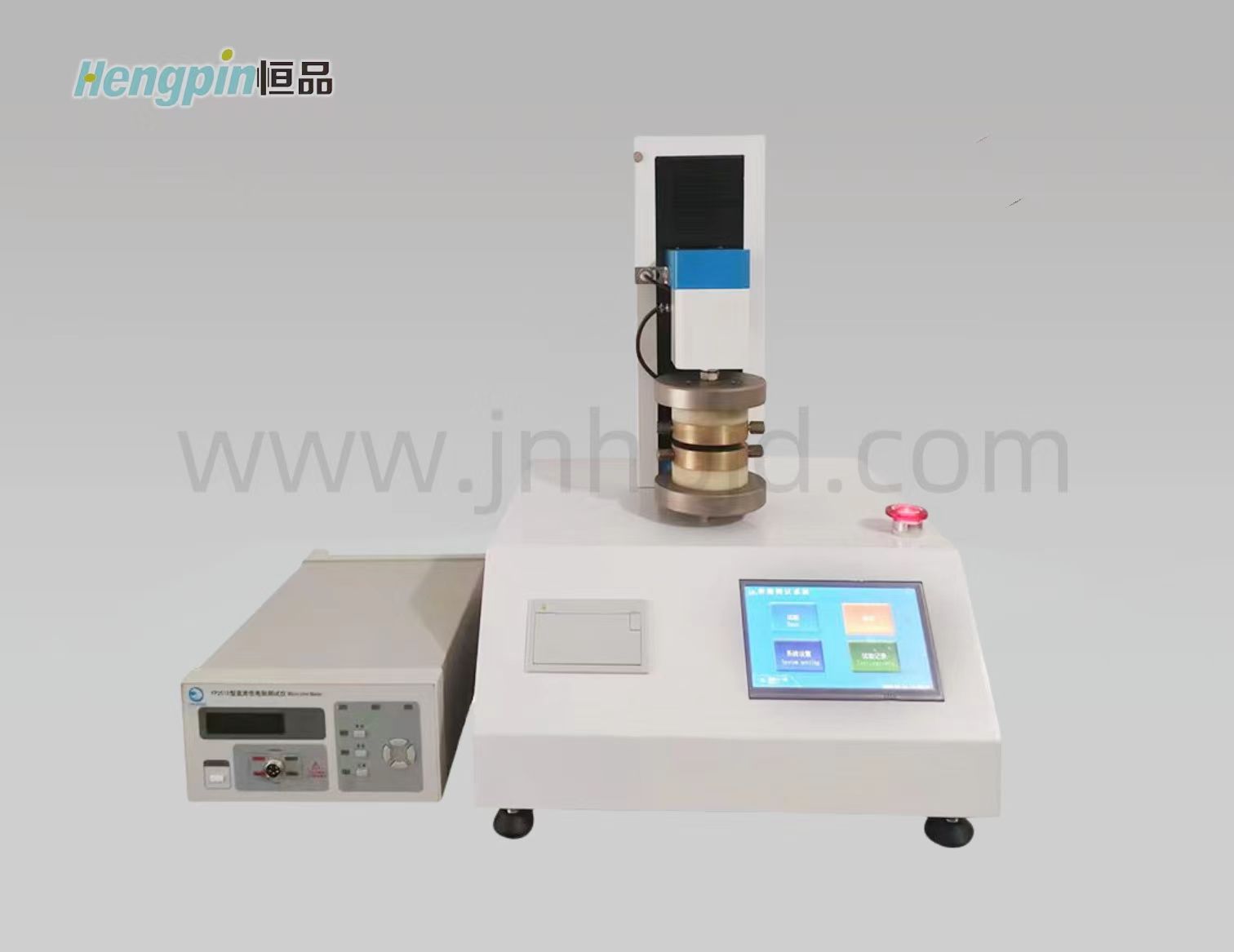

垂直方向电阻率测试仪主要用于膜燃料电池炭纸电池炭纸、双极板、全钒液流电池电极、铁-铬液流电池用电极材料或其他材料的垂直电阻率、接触电阻测量，以碳纤维作为原料生产的多孔性碳纸,，简称碳纸，具有透气性与导电性。该机也叫碳纸垂直电阻率测试仪，双极板接触电阻测试仪。

一、垂直方向电阻率测试仪依据标准：

GB/T20042.7质子交换膜燃料电池第7部分:炭纸特性测试方法

GB/T20042.6质子交换膜燃料电池第6部分:双极板特性测试方法

NB/T 42082-2016 全钒液流电池 电极测试方法

NB/T42007-2013全钒液流电池用双极板测试方法

T/CEEIA 577—2022 铁-铬液流电池用电极材料技术要求及测试方法

二、垂直方向电阻率测试仪试验原理：

样品放置在两块电极之间，在电极两侧施加一定的压强，测试过程中仪器通过自动记录不同压强下的电阻值。

三、垂直方向电阻率测试仪技术特点：

1、触摸彩屏显示器，实时显示压力、压强、电阻等，全自动完成测试。

2、采用数字调速高性能电机，驱动精密丝杠副，传动精准，运行平稳。

3、采用美国CHCONTECH高精度传感器，测试精度高。

4、标配微型打印机，随时打印，可统计处理多次试验结果，最大值，最小值，平均值。

5、上、下压板使用优质铜镀金，导电性能好，误差小。

6、大屏显示试验过程每增加0·01mpa，对应的电阻值，并保存在屏幕，一目了然。

7、实验数据可保存，可按批号查询实验结果。

8、一机两用，菜单可选择碳纸垂直电阻率测试或者双极板接触电阻测试。

9、专业测控软件，本机操控软件具有国家版权局颁发的软件著作权证书。

四、垂直方向电阻率测试仪技术参数：

测量范围 ：（30～5000）N (0.05~5.0MPa) ；1μΩ-20kΩ

分辨力 ：0.1N

准确度 ：±0.5%

压力传感器：美国CHCONTECH

电阻分辨率：1μΩ   、0.001mΩ

试验速度： (1-300) mm/min

样品面积：4cm 2，20x20mm

上、下压板平行度： <0.025mm

上、下压板直径 ：80 mm（可定制）

外形尺寸 ：560×560×780mm

质量： 65kg

电源 ：220V, 50Hz

五、垂直方向电阻率测试仪基础配置：

主机 、镀金电极、低电阻测量仪、合格证、说明书、保修卡、电源线。
